タングステン加工

タングステンとは

タングステンは金属中最高の融点(3380℃)を持ち、金とほぼ同等の比重(19.3)を持つ非常に特徴的な金属です。
更にX線の遮蔽性能、大きな電気抵抗等の特長も持ちます。
反面、高額な材料費、難削材の代表格とも言える加工性の悪さというマイナスの特徴を持ちます。
特に純度の高いタングステンは刃物の摩耗が激しく、切削目(面粗度)の維持が難しい加工屋泣かせの材料です。

タングステン薄肉加工
t0.05-Thin wall processing of tungsten
  • 左側　紙製　紙の厚さ・・・0.1mm　　　　
  • 右側　純タングステン製　製品の厚さ・・・0.05mm
  • 医療向け　X線遮蔽性能を利用したマーカー
  • Paper thickness is 0.1mm
  • Product thickness is 0.05mm
純タングステン
Pure Tungsten
  • 内径精度±3ミクロン
  • 面粗度Ra0．5
  • 量産加工　月産数千個
  • 外径Φ12ｘ内径Φ6止まり
  • 反対側M3タップ
  • 旋削のみで仕上げることにより量産性を確保しました。
  • Inner diameter accuracy ±3microns.  Surface roughness Ra0.5.
  • Mass production processing.   Thousands produced monthly.
  • Outer diameter φ12× Inner diameter φ6. Not through.
  • M3 tap on the other side.
純タングステンボルト販売
Pure Tungsten Screw
  • 純タングステン製六角穴付きボルト販売
  • M3～M8
  • Pure Tungsten Screw on Sale
  • inch size available
  • inspection by gauge
タングステン印鑑
タングステン 印鑑
Tungsten Seal
  • タングステンで作成した実印サイズの印鑑(右)
  • 重量の比較のため、アルミと純銅でも作成
  • Official seal size stamp made with Tungsten
  • Made with Aluminum and pure copper for weight comparison
純タングステン ネジ加工
Pure Tungsten Screw
  • 純タングステン
  • 外径ネジM12x30　六角穴付き
  • With hexagonal hole
純タングステン
Pure Tungsten
  • 純タングステン
  • M6
  • 外形ネジの切削加工
  • Outer screw
純タングステン
Pure Tungsten
  • M3 外ネジ -Outer screw
純タングステン
Pure Tungsten
  • 純タングステン
  • M4内径ネジ切削加工
  • Inner screw
純タングステン
Pure Tungsten
  • 無垢材からのパイプ加工　
  • 肉厚0.2～0.8
  • 外径　Φ4～8
  • 全長　10mm
  • Processing from round bar.
  • Wall thickness 0.2~0.8.
  • Outer diameter φ4～8.  Full length 10mm.
タングステン -Tungsten-
  • M5x8(L)、M5x12(L)
  • 六角穴付きネジ
  • Screw with hexagon hole
純タングステン
Pure Tungsten
  • Φ2×L3.5mm  ピン -Pin
純タングステン
Pure Tungsten
  • シャフト(Shaft)
  • 全長(Full length) 300mm
  • 端面(End face)M5タップ加工
純タングステン
Pure Tungsten
  • 肉厚(Wall thickness)0.2
  • 外径(Outer diameter)Φ8.5
  • 内径(Inner diameter)Φ4
  • 全長(Full length)2.5ｍｍ
純タングステン
Pure Tungsten
  • M3　イモネジ形状-Set screw
純タングステン
Pure Tungsten
  • 肉厚(Wall thickness)0.4
  • 外径(Outer diameter)Φ9
  • 内径(Inner diameter)Φ4
  • 全長(Full length)2mm
タングステン薄肉加工
Thin wall processing of tungsten
  • 純タングステンを紙より薄く加工
  • Tungsten processed thinner than paper
純タングステン
Pure Tungsten
  • 箸置き
  • Chopstick pillow
純タングステン
Pure Tungsten
  • 製品のサイズ・・・Φ4.3×4.2mm　
  • 製品の厚さ・・・0.05mm
  • Product size is Φ4.3×4.2mm
  • Product thickness is 0.05mm
純タングステン ネジ加工
Pure Tungsten Screw
  • M4ネジ加工-Screw
純タングステン
Pure Tungsten
  • φ0.5, L24.5貫通
お見積もり

モリブデン加工

モリブデンとは

モリブデンとはタングステンと同じく高融点材であり相似した性質を持ちます。
タングステンと比較すると各性能面では1段低くなり(融点：2620℃)、その分材料費も安価で代替品として知られています。
高融点材の中では加工性が良く、塑性加工や溶接が可能で切削でも複雑形状が問題なく加工できます。

純モリブデン ボルト
Pure Molybdenum Bolt
  • M5ボルト 純モリブデン
  • Pure Mrbuden M5 Bolt
純モリブデン
Pure Molybdenum
  • ブロック
  • Block
純モリブデン
Pure Molybdenum
  • 小径(Small diameter) Φ6
純モリブデン
Pure Molybdenum
  • テーパー加工
  • Teper processing
お見積もり

プラチナ加工

プラチナとは
プラチナ細穴微細加工
Platinum Microfabrication
  • ノズル形状
  • 外径0.2mm　内径0.15mm　壁厚0.025mm
  • 反対側から1mmの穴で貫通
  • Nozzle shape
  • Outer diameter 0.2mm, inner diameter 0.15mm, wall thickness 0.025mm
  • Penetrating a 1mm hole from the other side
お見積もり

MAT21加工

MAT21とは
MAT21
  • サイズΦ90x8mm
  • 5000穴xΦ1x8mm
  • 半導体装置向け
  • ハステロイでも加工可能
MAT21 旋盤加工
Lathing
  • 先端径(Tip diameter)　φ0.1、φ0.2、φ0.3、φ0.4
  • L=20mm
  • M4ネジ(Screw)  φ0.7 穴加工(Hole drilling)
MAT21 継手
Joint
  • 継手形状
  • テーパーネジ切削加工
  • Joint-Cutting taper screw
MAT21
  • マシニング加工-Machining
MAT21
  • マシニング加工-Machining
MAT21
  • マシニング加工-Machining
お見積もり

タンタル加工

タンタルとは
タンタル加工
Tantalum
  • Φ8から複合加工機で全加工
  • L20ｍｍ
  • 長手方向Φ1穴貫通
  • 短手方向Φ2穴貫通
  • M5外ネジ加工
  • M4内ネジ加工　
  • Dカット加工
  • 溝加工
  • Process all from φ8 with a combined lathe processing machine.
  • Penetrate φ1 hole in longitudinal direction.
  • Penetrate φ2 hole in transverse direction.
  • M5 Outer screw. M4 Inner screw.
  • D cut and groove processing.
タンタル
Tantalum
  • タンタル複合加工
  • Tantalum composite processing
お見積もり

ニオブ加工

ニオブとは
ニオブ加工
Niobium
  • φ12から複合加工機で全加工
  • 長手方向φ1穴貫通
  • M5外ネジ　M4内ネジ　加工
  • Dカット　溝　加工
  • Process all from φ12 with a combined lathe processing machine.
  • Penetrate φ1 hole in longitudinal direction.
  • M5 Outer screw. M4 Inner screw.
  • D cut and groove processing.
お見積もり

純ニッケル加工

純ニッケルとは
純ニッケル
Pure Nickel
  • 長物(Long thing)200mm
  • 外径 Φ4から(Outer diameter from φ4）
純ニッケル
Pure Nickel

Φ6

純ニッケル
Pure Nickel

Φ5

純ニッケル
Pure Nickel
  • Φ5
純ニッケル
Pure Nickel
  • Φ7
お見積もり

ハステロイ加工

ハステロイとは

ハステロイ(Hastelloy)とは、ニッケルをベースにクロム、モリブデン、タングステン等を加えた耐食性・耐熱性を高めたニッケル合金でヘインズ社の商標です。
被削材としては、熱伝導が悪く加工硬化も激しいため難削材の代表格として知られています。

M0.6ネジ加工
  • ハステロイC276でのM0.6ネジ加工
  • マイナスドライバー用のすり割り溝0.15mm
  • SUS304から更に耐食性の強い金属への要求がありハステロイを提案して製作。
  • 他にもSUS630での製作実績あり。
  • 実物は肉眼では点にしか見えません。
ハステロイ 細穴φ0.2加工
Hastelloy φ0.2 hole processing
  • ハステロイC276にφ0.2をL20(アスペクト比100)、L30(アスペクト比150)加工。
  • 0.1の糸を通してあります。
  • Drilled φ0.2 hole in Hastelloy C276 of  L20(aspect ratio 100) and L30(aspect ratio 150).
  • Through 0.1mm thread.
お見積もり

インコネル加工

インコネルとは
準備中の画像

パーマロイ加工

パーマロイとは
PBパーマロイ
PB Permalloy
  • PBパーマロイ(PB Permalloy)　
  • 複合加工(Combined processing)
PBパーマロイ
PB Permalloy
  • パーマロイリング-Permalloy Ring-
PB PC パーマロイ
Permalloy
  • 左がPBパーマロイ、右がPCパーマロイ
  • Left is PB Permalloy,Right is PC Permalloy.
お見積もり

42アロイ加工

42アロイとは
42アロイ
42Alloy
  • 42アロイ(42Alloy)　
  • 微細加工(Microfabrication)
お見積もり

スーパーインバー加工

スーパーインバーとは
準備中の画像

コバール加工

コバールとは
コバール
Kovar
  • M2.5
  • ネジ加工(Screw)
コバール
Kovar
  • M2.6
  • タップ加工(Tapping)
お見積もり

ステンレス加工

ステンレスとは
SUS303
  • 内径(Inside diameter) Φ6ｘL75mm
  • 長穴加工(Long through hole)
SUS304
  • 複合加工
  • with a combined lathe processing machine.
SUS316
  • SUS316　複合加工
  • with a combined lathe processing machine.
SUS440c
  • 熱処理後　内径ハードターニング加工
  • 内径Φ5ｘL30mm
  • 公差レンジ±4μ
  • 面粗度　Ra0.6
  • Hard turning inner diameter after heat treatment
  • Inner diameter φ5×L30mm.Tolerance range ±4μ
  • Surface roughness Ra0.6
SUS430
  • 旋削(Lathe cutting)＋マシニング加工(Machining)
SUS440c
  • 熱処理完 -Complete heat treatment
極細加工 SUS304
Extra fine processing
  • 一番左は　Φ0．1　L15mm
  • 旋削加工
  • The left, φ0.1  L15mm
  • Cutting
極小径 穴加工 SUS304
Extremely small hole processing
  • 櫛刃型NC旋盤にて加工
  • 左からL28ｍｍ、18ｍｍ、14ｍｍ、14ｍｍ
  • センターにΦ0.2ｍｍ穴貫通
  • Processing with a comb-type NC lathe.
  • L28mm,18mm,14mm,14mm from left.
  • Penetration of  φ0.2mm hole in the middle.
お見積もり

鉄系・特殊鋼加工

鉄系・特殊鋼とは
SUJ2
  • ベアリング
  • Bearing processing
SUJ2
  • 外径Φ32　熱処理後ハードターニング加工
  • HRC62
  • 角度公差±0.03度
  • 真円度5μ
  • 外径仕上Rz0.8
  • Outer diameter φ32.
  • Hard turning after heat treatment. HRC62.
  • Angle tolerance ±0.03 degrees.　
  • Roundness 5μ.
  • Outer diameter finish is Rz0.8.
SK4
  • Φ32から複合加工機にて
  • Processing from φ32 with a combined lathe processing machine.
SUJ2
  • 熱処理後ハードターニング加工
  • 外径R面加工
  • Hard turning after heat treatment.
  • Outer diameter is machined on R surface.
SACM645
  • エジソンハード処理(Edison hard processing)
  • HRC65
  • 研磨後ラッピング
  • Lapping after polishing
  • Rmax0.3S
GOA
  • 熱処理後(HRC56-60)、内径、端面、ハードターニング加工
  • 面粗度 Ra0.8
  • Hard turning of inner diameter and end face after heat treatment.
  • Surface roughness Ra0.8
お見積もり

鋼・真鍮加工

鋼・真鍮とは
無酸素銅　C1100
Oxygen-free Copper
  • 幅(width)0.8mm
  • スリ割り加工(Slit processing)
真鍮加工
Brass
  • 真鍮製品-Brass Products-
異形加工
Deformed processing
  • Φ36から複合機で全加工
  • Process all from φ36 with a combined lathe processing machine.
異形加工
Deformed processing
  • 複合加工機にて
  • With a combined lathe processing machine.
純銅C1020
Pure Copper C1020
  • 純銅(Pure Copper)　
  • 複合加工(with  combined lathe processing machine)
お見積もり

石英加工

石英とは
石英ガラス

石英ガラスにΦ0.5穴加工

アセンブリー

準備中の画像

その他

純銀加工
Sterling silver
  • 純銀(Sterling silver)　99.99%Ag
  • ローレット加工(Knurling)
焼結 追加工
Sintering Additional machining

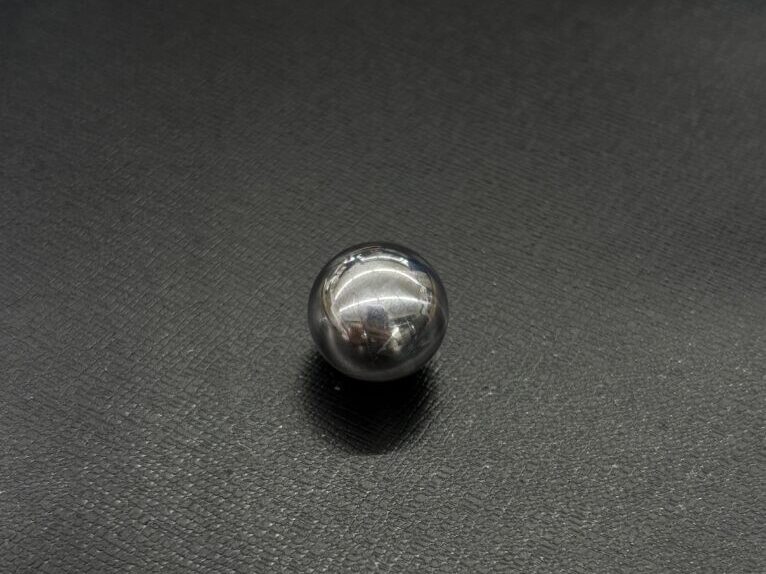

  • 球形状　＋　目つぶし加工
  • Spherical procesing and Turning process to make surface roughness uniform
アルミ 異形
Aluminum deforming
  • 丸棒から複合機にて
  • Processing from round bar by combined lathe processing
鍛造 追加工
Forging Additional machining
  • 鍛造品追加工　内径公差±5μ
  • Additional processing of forged products.
  • Inner diameter tolerance ±5μ
微細加工
Microfabrication
  • 内径(Inner diameter)　φ0.8
  • 公差レンジ(Tolerance range) 10μ
